Einfaches Handling, höchste Qualität

Bosch Manufacturing Solutions steht für höchste Qualität. Das zeigt sich auch in unseren Beschichtungsanlagen. Basierend auf den Anforderungen aus eigener Fertigung haben wir alle Komponenten hinsichtlich Haltbarkeit und Wartungsfreundlichkeit optimiert. Eine moderne Anlagensteuerung erkennt sicher Abweichungen und verhindert Qualitätseinbußen und erleichtert die Bedienung. Die von uns entwickelten Plasmaquellen erlauben deutlich höhere Beschichtungsraten und damit eine exzellente Produktivität. Für a-C:H-Schichten setzen wir eine Mikrowellen-Plasmaquelle ein. Diese ermöglicht eine Entkopplung von Plasmaerzeugung und Substratbasis. Unabhängig von der Beladung lässt sich dadurch neben einer sehr hohen Beschichtungsrate (Faktor 2 gegenüber Standardsystemen) auch die Schichthärte einstellen. Speziell für ta-C-Schichten haben wir eine gepulste Arc-Quelle entwickelt. Der Einsatz dieser Quelle ermöglicht vergleichbare Beschichtungsraten wie bei a-C:H-Schichten und vermeidet den bekannten Nachteil von sehr langen Beschichtungszeiten.

Unsere Plasmasysteme – individuell wie Ihre Anforderungen

Alle unsere Beschichtungsanlagen sind modular aufgebaut und es sind eine Vielzahl von Optionen verfügbar um die Technik an Ihre Anforderungen anzupassen. Dies bietet die Grundlage, um alle gängigen Beschichtungen herzustellen. Für eigene Entwicklungen bietet unser Konzept eine perfekte Basis. Bei Bedarf unterstützen unsere Experten gerne bei technischen Fragestellungen.

Plasmabeschichtung Anlagen Bosch Manufacturing Solutions

PCS DESKTOP

Desktop-Anlage mit Hochratenprozess für DLC

Die PCS DESKTOP besticht vor allem durch ihre kompaktes Design und die extrem kurzen Beschichtungszeiten. Mit ihr lassen sich Einzelteile und Kleinserien mit geringem Aufwand flexibel beschichten. Die Plasmastrahlquelle ermöglicht die Realisierung von DLC-Beschichtungen von bis zu 5 μm innerhalb von 15 – 30 min. Zusätzlich reinigt der Plasmastrahl die Bauteiloberfläche von Partikeln und Staub. So lässt sich die Anlage meist problemlos direkt in der Fertigung platzieren. Kontaktieren Sie uns für weitere Informationen.

Plasmabeschichtung Bosch Manufacturing Solutions

PCS800

Flexibilität für Entwicklung und Fertigung

Durch die Kombination verschiedener Plasmaquellen ist die PCS800 flexibel einsetzbar und eignet sich sowohl als Entwicklungsanlage, als auch zur Fertigung kleiner und mittlere Serienstückzahlen. Je nach Konfiguration lassen sich mit ihr sowohl hochwertige DLC-Schichten als auch ta-C oder Hartstoffschichten wie CrN herstellen. Für Analytik und Prozessüberwachung kann die Anlage mit Messgeräten wie Massenspektrometer oder Plasmamonitor ausgerüstet werden. Kontaktieren Sie uns für weitere Informationen.

PCS1000

Effizienz und Qualität

Beschichtungsanlagen vom Typ PCS1000 werden weltweit in allen Bosch Beschichtungszentren eingesetzt und kontinuierlich weiterentwickelt. Besonders wichtig sind uns dabei Robustheit und Benutzerfreundlichkeit. Besonders stolz sind wir auf unsere mikrowellenbasierten Plasmaquellen, mit deren Hilfe wir Beschichtungszeiten für DLC erreichen, die deutlich unter denen vergleichbarer Anlagen liegen. Kontaktieren Sie uns für weitere Informationen.

PCS OPTIMA

Innovation durch Beschichtung

Die PCS OPTIMA ist die optimale Lösung für die Umsetzung von Beschichtungen, die besonderen Anforderungen unterliegen. Dazu lässt sich die Anlage mit vielen innovativen Plasmaquellen wie gepulste Arcquellen, Mikrowellenquellen, DC-Arc- oder HIPIMS-Kathoden ausstatten. Auch eine entsprechende Prozessanalytik von Massenspektrometer bis hin zu Plasmamonitoren steht hierbei zur Verfügung. Kontaktieren Sie uns für weitere Informationen.

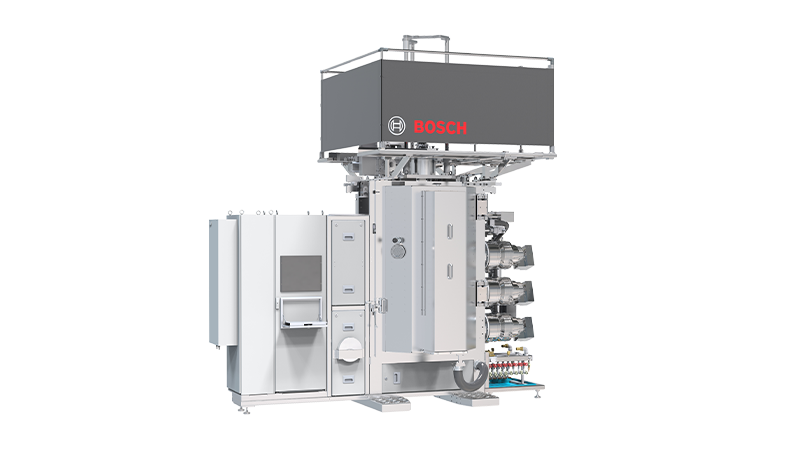

PCS1500

Designed für großvolumige Bauteile

Die PCS1500 weist ein um um 50% vergrößertes Kammervolumen auf und ermöglicht die effiziente Beschichtung von großen Bauteilen. Durch die konsequente Standardisierung kann die Anlage leicht in Kombination mit der PCS1000 betrieben werden. Kontaktieren Sie uns für weitere Informationen.

	PCS Desktop	PCS800	PCS1000	PCS1200	PCS1500
Standardtechnologie	PCS Desktop PA-CVD (Plasmastrahl)	PCS800 Sputtering + PA-CVD (MW)	PCS1000 Sputtering + PA-CVD (MW)	PCS1200 Sputtering + PA-CVD (MW)	PCS1500 pulsed cathodic arc + Sputtering + PaCVD (MW)
Beschichtungsvolumen	PCS Desktop D 150 h 200	PCS800 D 710 h 600	PCS1000 D 710 h 1000	PCS1200 D 710 h 1500	PCS1500 D 710 h 1000
Max. Beladung	PCS Desktop 3 kg	PCS800 1000 kg	PCS1000 1000 kg	PCS1200 2000 kg	PCS1500 1000 kg
Standard Beschichtung	PCS Desktop high rate DLC	PCS800 DLC / Si DLC / CrN	PCS1000 DLC / Si DLC / CrN	PCS1200 DLC / Si DLC / CrN	PCS1500 DLC / ta-C / Si DLC / CrN
Prozessdauer / Taktzeit	PCS Desktop 0.25 ‒ 0.50 hrs	PCS800 4 hrs	PCS1000 4 hrs	PCS1200 4 hrs	PCS1500 4 hrs / ta-C 2 um
Optionen	PCS Desktop Si DLC; Duplex	PCS800 DC-ARC, pulsed cathodic arc	PCS1000 DC-ARC, pulsed cathodic arc	PCS1200 DC-ARC, pulsed cathodic arc	PCS1500 HIPIMS; DC-ARC

Unser Angebot

Durch den Einsatz unserer Technik in eigenen Beschichtungszentren kennen wir den Einfluss der Fertigungskette auf Kosten und Qualität. Mittlerweile ist konsequente Automation und Vernetzung ein wichtiger Bestandteil der Beschichtungstechnik. Dadurch lassen sich signifikante Wettbewerbsvorteile erzielen. Daher sind alle unsere Beschichtungsanlagen entsprechend ausgerüstet (I4.0 ready). Als Teil des Technologiekonzerns Robert Bosch verfügen wir eine breite Erfahrung und Ressourcen um eine Vernetzung auch in Ihrer Fertigung zu realisieren.

Anlagentechnik

Breites Anlagenspektrum

Digitalisierung

Innovative I4.0-Konzepte

Turnkey Solutions

Schlüsselfertige Anlagen

Know How

Individuelle Unterstützung durch Fachexperten weltweit

Individualität

Kundenspezifische Entwicklungen nach Ihren Anforderungen
